產品介紹

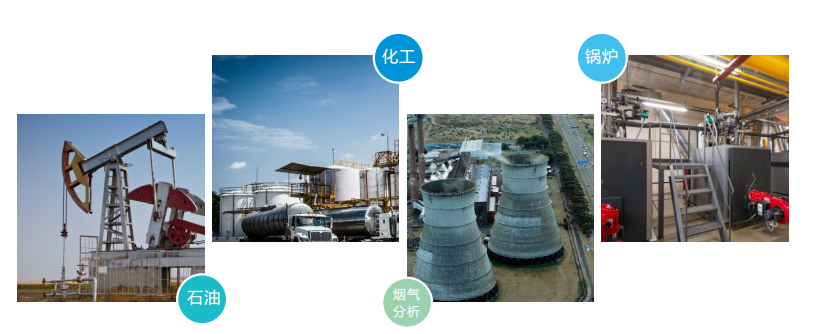

國家環保總局下發的《2005年全國環境監測要點》（環函【2004】389號）、《2005年全國環境統計工作要點》（環函【20 04】394號）中均明確要求各地在2005年開展氮氧化物排放量的監測和統計工作。 為促進生態文明建設，落實冀氣領辦【2018】177號 文件精神，進一步深化鍋爐污染治理，消減氮氧化物排放，奧斯恩推出了 OSEN-NOx氮氧化物在線監測系統，主要應用于燃?xì)忮仩t尾氣氮氧化物檢測分析，主要針對現有燃煤鍋爐進行低氮燃燒改造后的燃 氣鍋爐。適用于20蒸噸/小時以下燃?xì)忮仩t、低氮燃燒改造鍋爐、更換低氮燃燒器鍋爐、整體更換鍋爐排放氮氧化物尾氣。其中的低 氮燃燒器指采用全域混合燃燒器、分級燃燒器（加煙再循環裝置）等對氮氧化物尾氣分析儀。OSEN-NOx氮氧化物氣體在線監測系統主要原理是：取樣單元采集鍋爐尾氣并進行初級粉塵過濾再送入預處理單元，預處理單 元對氣體進行降溫、除濕、二次過濾粉塵，氣體分析單元進行各項煙氣濃度檢測分析，在顯示屏上實時顯示氮氧化物濃度，并將數 據信號向外傳輸?shù)竭h(yuǎn)程電腦端、煙氣濃度監測微信云平臺等終端。產品名稱：氮氧化物在線監測系統 / 產品型號：OSEN-NOx 應用領域：石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要固定安裝，在線檢測氣體濃度的場合。

NOx氮氧化物在線監測系統參照法規

《火電廠大氣污染物排放標準》 GB13223-96

《中華人民共和國大氣污染防治法》 2000年9月1日起實施

《火電廠煙氣連續監測系統典型設備技術規范書》 G-HB97-01

《火電廠煙氣連續排放連續監測技術規程》 HJ/T-2000

《固定污染源排放中顆粒物測定與氣態污染物采樣方》 GB/T16157-1996

《煙氣采樣器技術條件》 HJ/T47-1999 石油 化工煙氣分析 鍋爐

《煙氣采樣器技術條件》 HJ/T48-1999

《固定污染源煙氣排放連續監測技術規范》 HJ/T75-2007

《固定污染源煙氣連續監測系統要求及檢測方法》 HJ/T76-2007

《污染物在線監控（監測）系統數據傳輸標準》 HJ212-2017

《鍋爐大氣污染物排放標準》 GB-13271-2014

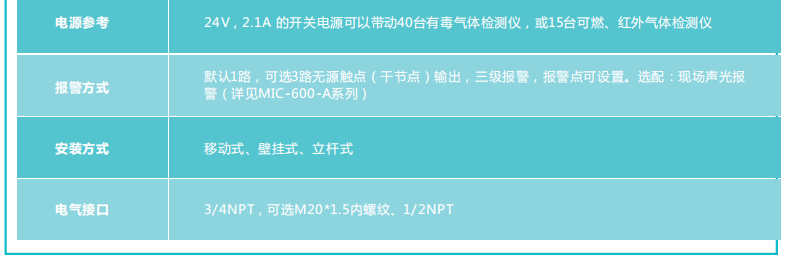

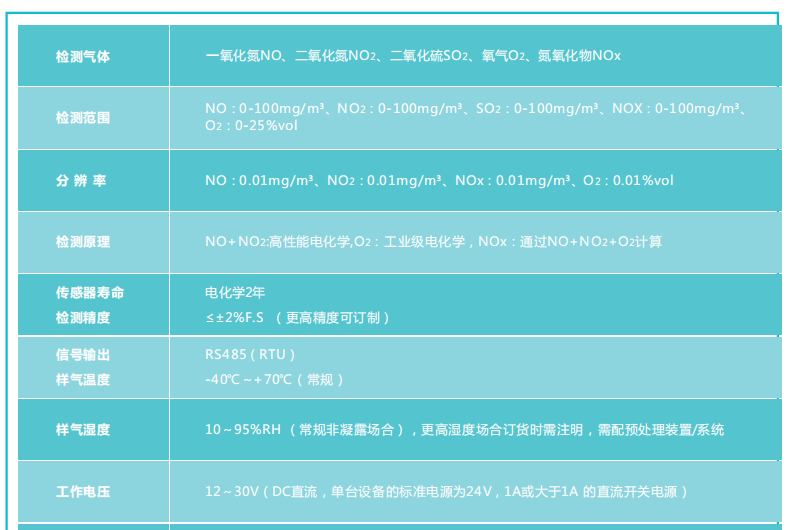

技術參數

產品特點

01 紅外遙控，標配紅外遙控器，通過紅外遙控器功能鍵可進行 一鍵式操作，可實現在危險場合免開蓋操作，比如：修改報 警點、濃度校準、零點校準、消音、恢復出廠等功能。

02 采用進口電化學傳感器，精度高，響應速度快 ，重復性好

03 三級預處理裝置：冷凝、除塵、干燥；采 用泵吸式采樣，具有零點自動標準功能， 消除系統長期運行產生的漂移。

04 2.5寸高清彩屏，顯示實時濃度、報警、時間、 溫度、濕度、存儲等信息；菜單界面采用高清 仿真圖形顯示各個菜單的功能名稱

05 標配10萬條數據存儲容量；可選配SD卡存儲功能，支持實時 存儲、定時存儲，或只存報警濃度數據；支持本機查看、刪 除數據，可通過RS485接口上傳到電腦進行數據分析或打印

特色功能

現場端 物聯感知

智能感知層實現多維一體化，可集成顆粒物原位測量裝置、有害氣體實時監測裝置等。

多級預 處理置

為避免檢測結果受其他因素的影響，設備配備了預處理裝置，采樣的氣體需經過除塵、除濕、冷凝 處理后，再進行監測，保證不受其他因素影響。

GPS定 位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息 上傳至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

太陽能 智能切換

可配備太陽能供電系統，為預防監測區域出現斷電現象，從而影響設備監測工作，可配備太陽能電 池組，智能切換工作模式，在正常供電出現異常時，自動切換太陽能供電模式，確保設備正常運行。

視頻監 控裝置

可配備高清網絡攝像機，實現對現場情況的實時圖像監控，基于數據庫的視頻疊加功能。支持與海 康、大華等品牌攝像頭進行數據視頻疊加開發，配套客戶端和手機APP遠程查看錄像，通過上位機 軟件設置閥值，超標自動抓拍上傳圖片，可實時錄像存儲。支持寬帶/WIFI/GPRS傳出方案。

斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷網續傳功能，當設備監測到 網絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里 所監測到的數據上傳至服務器保存。

軟件平臺

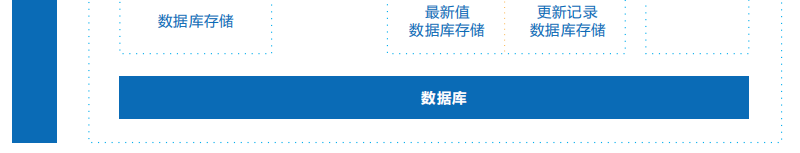

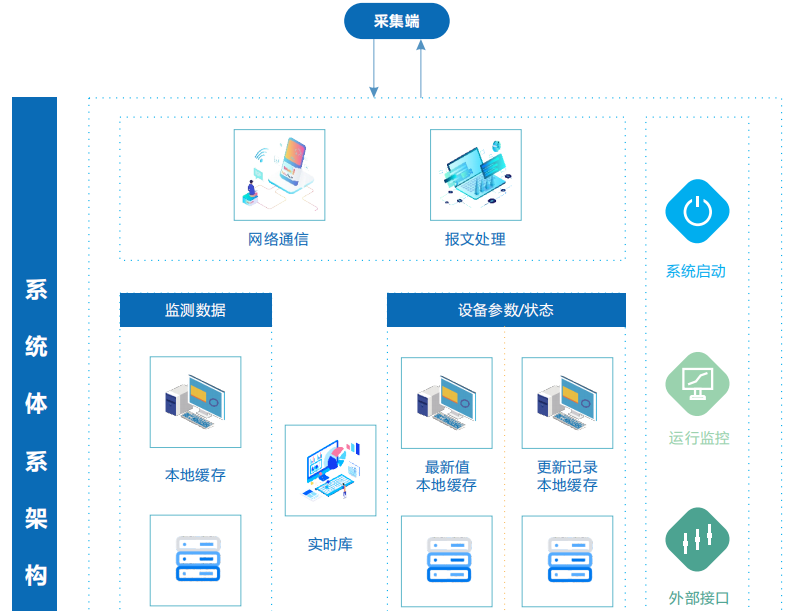

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。外部接口：提供本系統與外界的交互訪問，按 照業務需求，目前此接口需要提供遠程設備控制功能

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。

外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊 方式（如有線、無線、串口）， 多種通訊模式（如定時發送模式 、實時發送模式、召喚發送模式 等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證系統的實時性，系統 設有一個緊湊的、功能強大的實 時內存庫，用來實時、高效地處 理海量實時數據、實時狀態、實 時報警、遙調指令、計算量數據 等，對內部數據對象進行查找、 定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口， 以便于第三方或軟件開發人員訪 問其中的數據。

數據處理

系統軟件可采集海量數據，這些 海量數據需要快速、有效地處理 ，而系統軟件具有很強的數據處 理能力，能根據客戶提供的計算 公式、工程轉換方法、項目系數 、審核規則、國家或行業相關規 定等對采集的原始數據進行運算 ，算完后將原始數據和運算后數 據在數據庫不同表中同時分別存 儲。且出現越限數據、質量碼異 常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入 功能，如ORACLE等。管理員通 過相關配置界面選擇其中一種數 據庫。 系統具備數據緩存技術，將來不 及寫入數據庫的數據及時存儲到 實時文件里，在系統空閑時或故 障恢復后及時將數據補回到數據 庫內，確保數據不丟失。 對于與數據庫的連接、插入、查 詢等操作，充分考慮了系統的容 錯性，如出現斷線重連、異常屏 蔽、數據庫死鎖等異?，F(xiàn)象，系 統均具有處理能力。 系統采用多線程、多連接方式對 數據庫進行操作，以確保海量數據 的插入、查詢、更新等。

系統性能

系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、查詢、更新由于本系統負責現場各類上傳數據的接 收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

系統寫入速度不低于10000條/秒。

可確保7*24小時穩定無故障運行。

可支持10000個點的數據并發處理，并且可擴展通訊協議。

大氣污染實時監控云平臺

奧斯恩大氣污染實時監控云平臺，基于大氣污染網格化監測系統建設，數據24 小時實時接收、保存，擁有下載、圖表顯示、智 能分析、智能告警提醒/管理等功能的統合監管平臺。本平臺架設在服務器上，采用B/S 構架，通過網絡實現遠程登錄，無需安裝任 何軟件，通過瀏覽器即可登錄查看。

技術特點

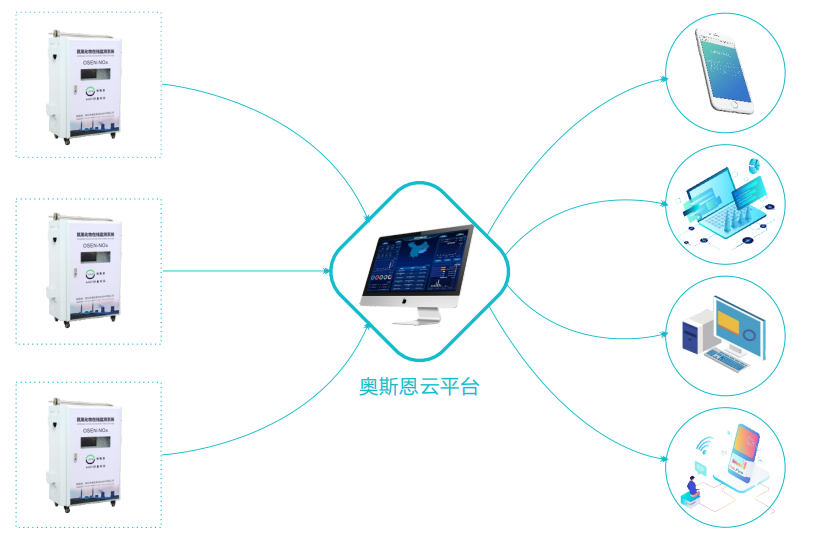

奧斯恩大氣污染實時監控云平臺，無論身在何處，可隨時隨地通過電腦網頁在線查看歷史數據和實時數據。也可以隨時隨地通 過智能手機查看歷史和實時數據。

1、多站查詢：主要用于多臺設備進行數據對比查詢；標準GIS 實時地圖，支持 GIS 電子地圖狀態顯示，離線， 在線，與報警閃動；GPS 定位跟蹤。設備可分區域顯示與管理。

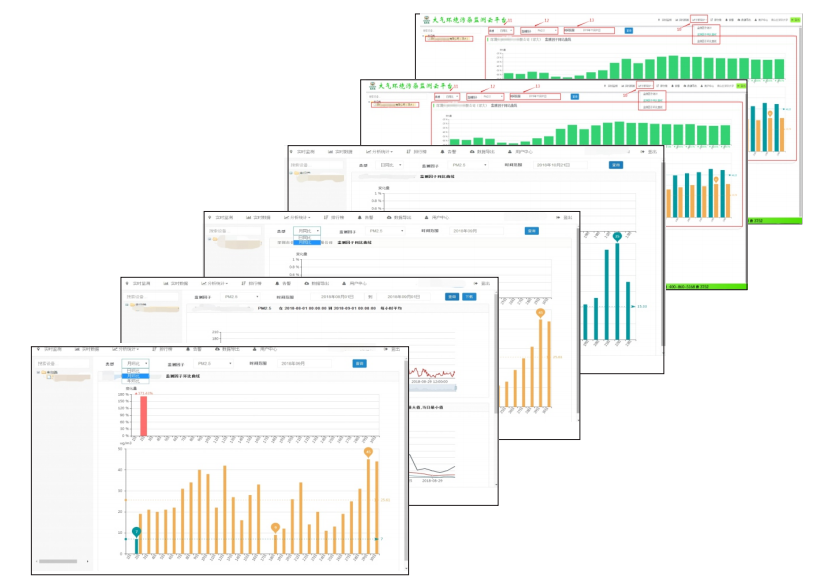

2、滿足政府監管平臺框架及功能要求。實時數據查看；歷史數據變化曲線圖查看。實時數據與國控點數據同一 畫面輸出比對。設備實時數據與狀態顯示。

3、支持小時平均，日平均，月平均。支持?jǐn)?shù)據同比與環比分析。支持對各項指標進行排名。實時告警頁面查看 歷史告警記錄查詢。

4、支持多種遠程啟動聯動功能，網頁，微信，配套軟件等方式；報警閥值遠程可配置?？諝赓|(zhì)量優良情況統計 數據導出，Excel 表格形式統計數據。支持設備管理，設備檔案，售后、升級記錄

5、支持用戶管理與權限管理?？筛鶕?jù)需要開放相關數據接口。支持 5000 以上數量級的設備接入。支持OEM定制開發，支持定制界面。數據庫自動備份與容災，確保數據案例不丟。

6、支持多種參數監管，顆粒物（PM2.5/PM10/TSP）、噪聲、氣象五參數、負氧離子、總輻射、光照強度、 雨量、O2、H2S、NH3、SO2、NO2、CO2、CO、O3、VOC、CH2O 等 監測數據處理。

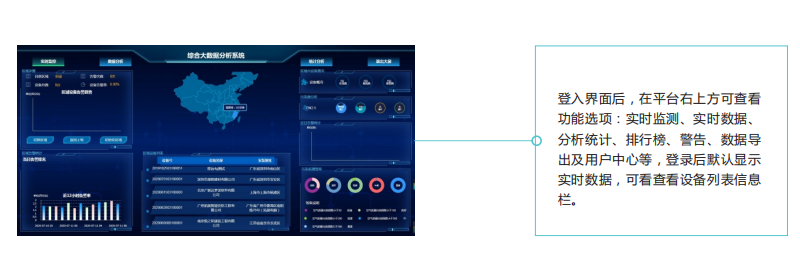

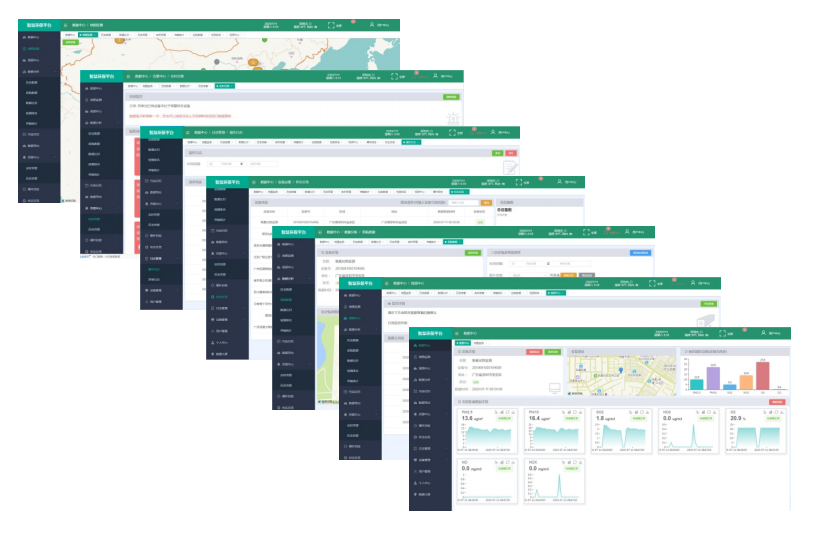

平臺功能
