政策背景

2021年12月24日，十三屆全國人大常委會第三十二次會議表決通過《中華人民共和國噪聲污染防治法》，自2022年6月5日起施 行，環境噪聲污染防治法同時廢止?！吨腥A人民共和國噪聲污染防治法》是落實“還自然以寧?kù)o、和諧、美麗”重要指示精神和決策部署的具體行動，是滿足人民群 眾日益增長的和諧安寧生活環境需要的務實舉措，是推進生態環境治理體系和治理能力現代化的客觀需要。

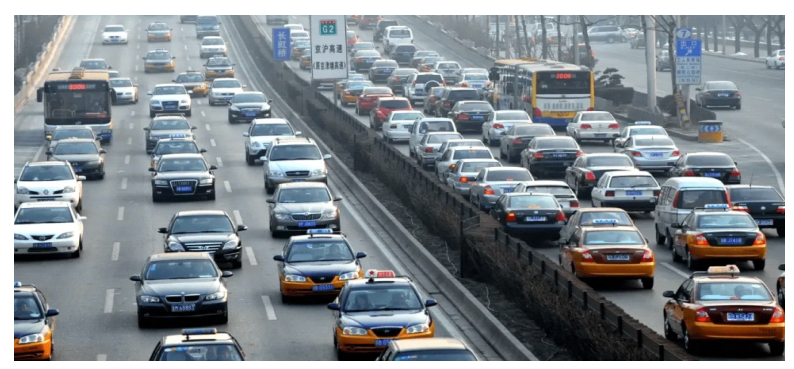

道路交通噪聲防治的重要性

隨著城市經濟的不斷增長，人民生活水平的提高，城市交通發展迅速，機動車輛大幅度增加，城市交通噪聲污染問題越來越突出。 道路交通噪聲聲源流動、聲級高、干擾時間長、影響范圍廣，嚴重?cái)_亂了城鄉居民正常的生活和休息。特別是近年來，城市建設發展 迅速，新建擴建的街道、馬路使原來偏僻、安靜的區域變成了嘈雜的鬧市，從而加重了道路交通噪聲對周邊環境的影響。

產生及特性

道路交通噪聲通常由車輛自身噪聲和車輛運行噪聲組成，其中車輛自身噪聲包括發動機噪聲、進排氣噪聲、發動機冷卻風扇噪聲 和傳動噪聲。車輛運行噪聲包括輪胎噪聲及鳴笛噪聲。以上占主要支配地位的噪聲為發動機噪聲、輪胎噪聲、排氣噪聲和鳴笛噪聲。 道路交通噪聲的源頭具有流動性，是一種60~80dB的中等強度的隨機非穩態噪聲，并與道路車流量、車輛類型、行駛車速、道路狀 況等密切相關，具有如下特性：

道路交通噪聲具有不確定性

它與道路坡度、路面粗糙度、路段位置等有關。如道路坡度越大，發動機負荷越增加，噪聲越高，越接近交叉口噪聲越高。即使 對于同一地點來說，在不同的時刻其噪聲聲級也是變化的。

道路交通噪聲的分布與道路網相一致

主要影響道路兩側一定范圍內的居民及其建筑物。

道路交通噪聲與道路交通狀況有密切的關系

車流量與噪聲的關系其總趨勢是隨車流量的增加，噪聲增大。

震動噪聲

振動噪聲主要是指由胎面和胎側振動引起的噪聲。

道路交通噪聲排放限值

道路交通噪聲的危害

交通噪聲干擾人們的正常生活和休息，嚴重時甚至影響人們的身體健康。如引起心血管疾病、內分泌疾病等。噪聲可使學習工作 效率降低、產品質量下降，在特定條件下甚至成為社會不穩定的因素之一。另外，交通噪聲還會影響到公路沿線的經濟發展。

依據

環境噪聲監測技術規范 城市聲環境常規監測（HJ640）

GB 3096-2008 聲環境質量標準

功能區聲環境質量自動監測技術規定（HJ906-2017）

環境噪聲自動監測系統技術要求（HJ907-2017）

JJG 1095-2014 環境噪聲自動監測儀檢定規程

JJG188-2002聲級計檢定規程

JJG778-2005噪聲統計分析儀檢定規程

JJG449-2001倍頻程和1/3倍頻程濾波器檢定規程

GBT3785.1-2010電聲學聲級計第1部分：規范

產品介紹

道路交通噪聲監測系統，通過物聯網技術與現場端儀器儀表進行互聯互通，完成對環境噪 聲數據實時采集，并對采集數據統計分析，計算噪聲值，是一種簡易型的戶外噪聲自動監測系 統，它由數據顯示大屏、噪聲傳感器、數據采集統計分析軟件、GPRS無線傳輸模塊、服務器 云平臺軟件、微信客戶端等部分組成。噪聲計測量范圍大、功能強穩定性好、可實現遠程視頻 監控、遠程廣播喊話等功能，廣泛應用于道路交通噪聲監測。其采用了先進的數字檢波技術，具有可靠性高、穩定性好、動態范圍寬、無需量程轉換等 優點。產品款式外觀多種選擇，充分考慮不同的應用場合進行安裝使用。

噪聲監測子站

噪聲監測子站是環境噪聲自動監測系統的戶外采樣部分，一般分為固定式和移動式兩種類 型。噪聲監測子站包含全天候戶外傳聲器、噪聲采集分析單元、通信單元、電源控制單元，以 及機箱等配套安全防護單元。

全天候戶外傳聲器

戶外傳聲器具備防風、防雨、防塵、防干擾設計以適應戶外長期連續使用的目的。戶外傳聲器的風罩會對噪聲測試的精度形成干 擾。我司環境噪聲在線監測系統使用的戶外傳感器已獲得中國計量器具型式批準認證證書CPA，該戶外傳感器能在保證防風、防雨、 防塵、防鳥停的同時，仍然能保證傳聲器的頻率響應達到GB/T3785-2010中對2級傳感器的頻率響應要求。

噪聲采集分析單元

噪聲采集分析單元具有信號采集和數據分析功能，同時可以保證數據存儲。環境噪聲在線監測系統的噪聲采集分析單元不是簡單 的內部放置一臺聲級計進行信號采集，而是用了一臺工業級工控機，專門開發了適合噪聲自動監測系統的信號采集軟件。

通信單元

實現噪聲站到噪聲監測系統軟件服務器的數據通信。環境噪聲在線監測系統采用4G無線通信的方式，該方式能夠滿足系統的基本 數據的傳輸，同時也能保證傳輸?shù)姆€(wěn)定。

電源控制單元

供電力供應，防止外部電源抖動對測量精度的影響，保護噪聲監測站免受外部浪涌攻擊。

4G無線通訊模塊

采用LTE3GPPRel.11技術，支持最大下行速率150Mbps和最大上行速率50Mbps；同時在封裝上兼容移遠通信UMTS/HSPA+ UC20模塊以及移遠通信多網絡制式LTECat3模塊，實現了3G網絡與4G網絡之間的無縫切換。保證設備數據穩定快速上傳。

GPS定位模塊

我司配置的GPS定位模塊是一款高性能BDS/GNSS全星座定位導航模塊，采用完全自主知識產權的低功耗GNSSSOC芯片—AT6558 ，支持多種衛星導航系統，包括中國的BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS 以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS）。ATGM332D-5N是一款真正意義的六合一多模衛星導航模塊，包含32 個跟蹤通道可以同時接收六個衛星導航系統的GNSS信號，并且實現聯合定位、導航與授時。具有高靈度、低功耗、低成本等優勢，實時 定位設備所處位置。

機箱

環境噪聲在在線監測系統采用全天候防護箱，采用防腐防銹材質，符合IP55標準，用于放置噪聲采集分析單元、數據采集板、 電源控制單元等，起到防風、防雨、防盜的作用。

立桿輔件

架桿和支架采用防腐防銹全金屬材質，可方便地進行聲校準和維護，有可靠的防雷電設計和接地設計，材質與結構的有效設計 壽命不少于10年。

球機攝像頭及拾音器

實現現場環境的實時監控，數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。

音柱

該配置可實現遠程喊話功能，管理人員可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行 喊話,現場人員聽到指示后進行整改，同時可通過現場設備拾音器與后臺管理人員對話。

聲學探頭

聲學探頭采用先進的聲音成像算法，通過幾十個高精度麥克風同時采集聲音信號，在內置芯片上實時處理，生成聲音云圖，將 聲音可視化，從而定位噪聲污染點位。最新升級覆蓋區域，實現超大范圍抓拍。

產品特點

1、集成度高，方案靈活：系統可擴展顆粒物（TSP/PM2.5/PM10），溫濕度，氣象要素、人流量、車流量、視頻監控。

2、配備風罩，當在有風的場合下進行測量時可以使用風罩以降低風噪聲的影響。

3、數據集采集、傳輸、發布顯示于一體。通過集成高，靈活的方案，模塊化部署，可以全方位滿足不同場合使用需求。

4、無工具拆卸，方便點位遷移與設備維護。

5、多媒體顯示：可配單色，雙色，三色，全彩，可對顯示界面進行定制，附加顯示時間日期等信息。

6、LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制，

7、應用廣泛；終端掉線上線后可以實現續傳，節省流量。

8、超標錄音：噪聲數據超標，及時觸發攝像頭錄音功能，需配備拾音器。

9、24小時自動監測，無需人工干預，穩定可靠。

10、可通過設置報警條件進行噪聲超標報警。

11、結合WEB界面PC端云平臺和手機端應用隨時隨地查看實時數據、統計曲線、噪聲污染趨勢預判等信息，高效管理管控噪聲污染。

特色功能

A 恒溫加熱裝置

為適應北方超低溫氣候環境，設備配備了恒溫加熱裝置，在設備上設置恒溫加熱裝置，當環境溫度低于裝 置設定的溫度時，自動啟動加熱保持恒溫，避免設備因溫度太低而影響設備運行。

B 斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷網續傳功能，當設備監測到網絡中斷時 ，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里所監測到的數據上傳至 服務器保存。

C 超標報警

設備可設置報警閾值，支持遠程設定，當噪聲數據超過該數值，設備自動報警并上傳至監管平臺，通過PC 端平臺或移動微信端提醒監管人員，如設備端配備報警器，可自動聯動報警器進行聲光報警。

D 遠程喊停

具備遠程喊話功能，當監測數據超過閾值報警后，監管人員可從監控視頻上查看現場情況，是否有進行處理 ，若超標一直未曾改善，監管人員可在APP上進行遠程喊停操作，勒令現場停止噪聲污染行為。

F 超標錄音

配備拾音器，支持?jǐn)?shù)據超標觸發錄音功能及遠程回放功能，可查看現場畫面及聲音同步播放。

 遠程校準 具備遠程自動校準功能，通過遠程發送ACT命令開啟靜電激勵器，靜電激勵器默認產生94dB的聲壓級，對傳 聲器進行遠程校準，保證數據準確性。

G 聲源定位

搭載噪聲聲源定位功能，通過精確定位與麥克風相位匹配等算法，直觀的展現聲源的方向： 可視化的噪聲源圖形，水平 360°，垂直 180°，對于噪聲來源方向分辨率精確到 1°可排除其他方向的噪聲干擾，只關注指定區域聲源大小，完美適用于工地廠界噪聲監測、機場飛機噪聲監測 等有確定水平方向或垂直方向監測目標的任務。

H 噪聲源識別

基于噪聲源特征庫和機器學習技術，實現對超標音頻文件、異常音頻文件進行匹配識別分析，識別超標或異 常噪聲源特征種類，并標注時間標簽，其中包括以下噪聲聲源種類： (1) 交通噪聲: 包括機動車輛、船舶、地鐵、火車、飛機等發出的噪聲。由于機動車輛數目的迅速增加，使得 交通噪聲成為城市的主要噪聲來源。 (2) 工業噪聲: 工廠的各種設備產生的噪聲。工業噪聲的聲級一般較高，對工人及周?chē)用駧?lái)較大的影響。 (3) 建筑噪聲: 主要來源于建筑機械發出的噪聲。建筑噪聲的特點是強度較大，且多發生在人口密集地區，因 此嚴重影響居民的休息與生活。 (4) 生活噪聲:包括人們的社會活動和家用電器、音響設備發出的噪聲。

噪聲監測站參數指標

外觀及結構

噪聲監測站計量器具部分具備計量器具形式批準證書CPA和產品銘牌，銘牌上具有儀器名稱、型號、生產單位、出廠編號 、制造日期、準確度等級和制造商等。

各零部件連接可靠，表面無明顯缺陷，各操作鍵使用靈活，定位準確。 各顯示部分的刻度、數字清晰，涂色牢固，無影響讀數的缺陷。 機箱防塵防水性能符合GB4208中IP55的要求。機箱外殼耐腐蝕。 安裝牢固，根據用戶自身地理位置，在一般地區能經受10級風力，在沿海地區能經受12級風力。

環境條件

各零部件連接可靠，表面無明顯缺陷，各操作鍵使用靈活，定位準確

①　環境溫度：-30-50℃。如噪聲監測子站布設在其他溫度環境中，可采取措施保證儀器能正常工作。

②　環境相對濕度：0-100%（不凝結）。

③　靜壓：65 kPa～108

噪聲監測前端主要特點

1、采用數字信號處理技術。 可選實時頻譜分析。 具有統計分析功能、頻譜分析功能、總值分析功能和噪聲事件報警等。

2、配合氣象模塊可以實現對戶外傳聲器自動加熱去潮。 數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。 可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行喊話。

3、系統自動或遠程校準。 自動錄音并上傳。 配合中心服務器上的環境噪聲自動監測系統軟件可以采用精密法測量噪聲。

4、具有后備電源，停電時仍然可以保證系統的正常運行24小時以上。 配合GPS模塊，可以達到5m/s的精確授時和定位。

噪聲監測子站主要技術性能

傳聲器：Φ12.7 mm（1/2"）預極化測試電容傳聲器。

測量范圍： 20 dB(A)～142 dB(A)；30 dB (C)～142dB(C)；45 dB (Z)～142dB (Z)

頻率計權：具有A、C、Z計權方式。

頻率范圍：10Hz～20kHz；時間計權：F、S、I；1/1倍頻程 包含11個1/1倍頻程濾波器中心頻率：16 Hz、 31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8kHz和16 kHz。該模式下頻率計權有A、C和Z計權，時間計權有F和S計權，提供操作者選擇合適的頻率和時間計權測量，主要測量：

各頻帶時間平均聲級（LeqT,等效連續聲級）；

各頻帶計權聲級最大值（Lmax）；

各頻帶計權聲級最小值（Lmin）；

A計權時間平均聲級、最大值、最小值；

C計權時間平均聲級、最大值、最小值；

Z計權時間平均聲級、最大值、最小值。

1/3倍頻程

包含36個1/3倍頻程濾波器中心頻率：16 Hz 、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80Hz、100Hz、125Hz 、160 Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1 kHz、1.25 kHz、1.6 kHz、2kHz、2.5 kHz、 3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz、16kHz和20kHz。該模式下頻率計權有A、C和Z計權， 時間計權有F和S計權，提供操作者選擇合適的頻率和時間計權測量，主要測量：

各頻帶時間平均聲級（LeqT,等效連續聲級）；

各頻帶計權聲級最大值（Lmax）；

各頻帶計權聲級最小值（Lmin）；

A計權時間平均聲級、最大值、最小值；

C計權時間平均聲級、最大值、最小值；

Z計權時間平均聲級、最大值、最小值。

自動測量功能：Lp、Leq、Lmax、Lmin、LN(L5、L10、L50、L90、L95)、SD、E、LE、Time、No

積分時間設定：Man、10s、1min、5min、10min、15min、20min、30min、1h、4h、8h

時鐘：內置日歷時鐘（年、月、日、時、分、秒）設置運行

數據存儲：2000組數據或80天24H測量值

校準：采用OSEN604型雙聲級1級聲校準器或其它包括有94 dB、1 kHz輸出信號的聲校準器。

顯示方式：大屏幕字符式LCD顯示，有背景光，數字顯示，有動態條圖顯示瞬時聲級變化

電源：DC24V/AC220V

全天候戶外傳聲器單元

戶外傳聲器單元的主要作用是將監測點的噪聲信號變成電信號，以便聲級計進行處理,外傳聲器單元主要特點和指標如下：

符合標準：IEC61672：2002Class1

靈敏度：約32mV/Pa

頻率范圍：10Hz~20kHz

衰減風噪聲：>30dB

操作溫度：-25℃~55℃

操作相對濕度：0~100%（不凝結）

動態范圍：30~140dB(A)

系統校準：自帶靜電激發器，可自動校準，也可采用聲級校準器進行聲校準

校準聲壓：90dB,頻率1kHz，準確度±0.3dB

防雨等級：符合IP55標準

加熱驅潮：5V，200mA

我公司生產的戶外傳聲器單元具有防風、防雨、防鳥停功能，工作溫度范圍寬。加熱驅潮功能使它可以工作在較潮濕的環境下。 使用靜電激發器進行自動校準，傳聲器的靈敏度歸一化到31.6mV/Pa，戶外傳聲器和聲級計可以互換，戶外傳聲器可以從容物柜上取 下，直接裝在聲級計上以方便送檢、方便修理。用戶還可以用聲級校準器進行校準，以確定系統及靜電激發器的準確性，這種設計保 證了系統的測量精度及自動校準的精度。戶外傳聲器聲波的入射方向?yàn)?0°，在20Hz到8kHz的頻率范圍內自由場響應是平直的（誤差 小于±2dB）。當風速小于10m/s時，可提供>30dB(A)的風噪聲衰減量。當風罩受到雨淋而吸滿水時，戶外傳聲器靈敏度變化小于1d B，自由場頻率響應仍符合IEC61672-2002中對1級儀器的要求。

采集控制單元部分

主要是完成數據采集，傳輸通訊，同時將傳聲器送來的電信號進行靈敏度歸一化。

放置在戶外防水箱里面。 統計分析測量指標：Leq，L5，L10，L50，L90，L95、SD、Lmax、Lmin。測量分三種：積分統計分析、小時統計分析和 天統計分析。 積分（統計分析）測量時間1秒到1小時可以任意設置，缺省為10分。

實時數據上傳時間可以在15秒到1小時之間設置，也可以關閉實時上傳。 超標門限：分白天、夜間分別可任意設定。 板上看門狗，永不死機。 可控制加熱驅潮。 數據傳輸時不影響數據采集。

監測點位

監測點位選取

能反映城市建成區內各路型（城市快速路、城市主干路、城市次干路、含軌道交通走廊的道路及穿過城市的高速公路等） 道路交通噪聲排放特征。

能反映不同道路特點（考慮車輛類型、車流量、車輛速度、路面結構、道路寬度、敏感建筑分布等）交通噪聲排放特征。 按城市規模確定城市總監測點位數量：巨大、特大城市≥30個；大城市≥20個；中小城市≥10個。

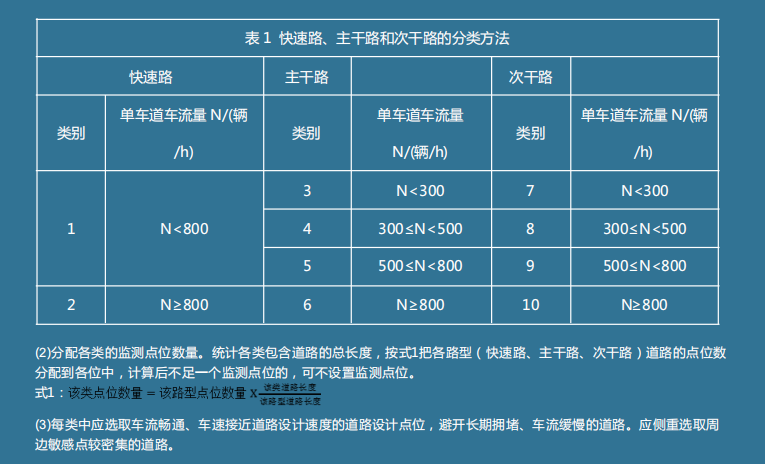

對于城市快速路、主干路和次干路，這三種路型的監測點位數量可大致按1:3:2的比例分配。具體的點位選取方法為： (1) 按照晝間大小車折算后的平均單車道車流量，把快速路、主干路和次干路分為10類，劃分方法見表1。

若城市中建有含軌道交通走廊的道路或穿過城市的高速公路，這兩類道路中每類應布設1~2個監測點位。監測點位要 能夠代表類道路平均噪聲水平。

監測點位布設

 測點選在路段兩路口之間，距任一路口的距離大于50m，路段不足100 m的選路段中點。測點高度為距地面4.0m-6.0 m。 測點位于距機動車道邊沿（設置了輔路的道路，測點位于主路邊沿）0.2m處（基準點）。若此位置不能設置點位，可按以 下規則后移點位：

(1) 測點距機動車道邊沿最遠距離不可超過15m；

(2) 測點與基準點之間的噪聲修正值應不大于5dB（A）；

(3) 對于兩側設置了輔路的道路，測點應布設在主路與輔路之間，并靠近主路。

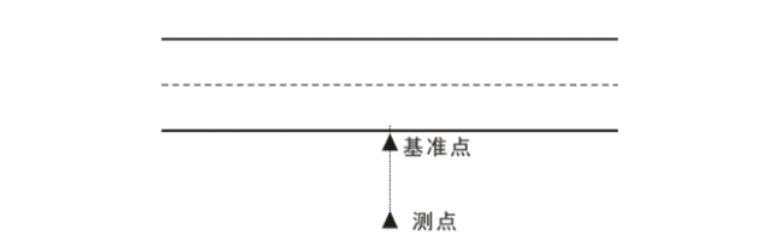

凡點位后移的，應按以下步驟測量修正值： (1) 基準點位于測點到道路機動車道邊沿的垂線上，與機動車道邊沿距離0.2m，如下圖所示，基準點的高度與測點高度相同：

同步在基準點和測點處測量道路交通噪聲，測量時間為20min。測量時該道路車流量、車速應處于該道路平均狀態，避開 非道路噪聲源。 基準點處噪聲值減去測點處噪聲值得到該測點的噪聲修正值，修約到一位小數。

自動監測點位應滿足以下原則：

(1) 能夠滿足自動監測儀器安裝、監測、管理和質量控制條件。

(2) 監測點位維護方便并能保持安全可靠、長期穩定的運行。

(3) 監測點位能避開附近的固定非道路交通噪聲源，避開樹木（風天樹葉聲）的影響。監測點位應距任意反射面不小于3.5米

鳴笛抓拍系統

系統背景

近10年來，噪聲污染投訴連續占據總環境投訴量的前兩位，達到38%以上，其中交通噪聲占到城市區域聲環境噪聲來源的21.7%， 是最大的公共噪聲源。違法鳴笛抓拍系統設備的應用，便是減輕現有交通運輸噪聲污染的重要舉措。違法鳴笛抓拍系統的投入使用，是科技在城市交通領域的又一次創新實踐。針對于交通執法中的非法鳴笛管理難題，尤其是在機 動車數量日益增加的形勢下，司機亂鳴行為不僅影響了市民的正常出行，也不利于打造和諧文明的社會環境，因而利用先進的科技手 段加強對司機亂鳴的抓拍治理非常有必要。違法鳴笛抓拍系統由此誕生。

系統介紹

鳴笛抓拍系統是集聲學探頭、車牌抓拍識別和后臺執法聯動功能于一體的高科技設備，可用于實時抓拍違法鳴笛的機動車，可為 用戶提供多款自主研發，成熟可靠的鳴笛抓拍產品。鳴笛抓拍系統通過聲吶（麥克風陣列）技術準確鎖定任意的噪聲源位置，并通過聲紋識別技術提取喇叭聲音特征，將環境干擾（ 如剎車聲、鳥叫聲、廣場舞、人聲、口哨聲等）濾除，準確定位到實際的鳴笛車輛，從而對鳴笛的車輛進行視頻抓拍和車牌識別，確 定違法鳴笛車輛。

系統優勢

高標準的產品性能

深耕于聲學領域10多年，將業內前沿的聲源定位技術應用于智能交通領域中，開發出一系列具備自主知識產權的鳴笛抓拍產品， 并通過公安部、計量院等 權威機構的多項專業認證。

高密度的市場覆蓋

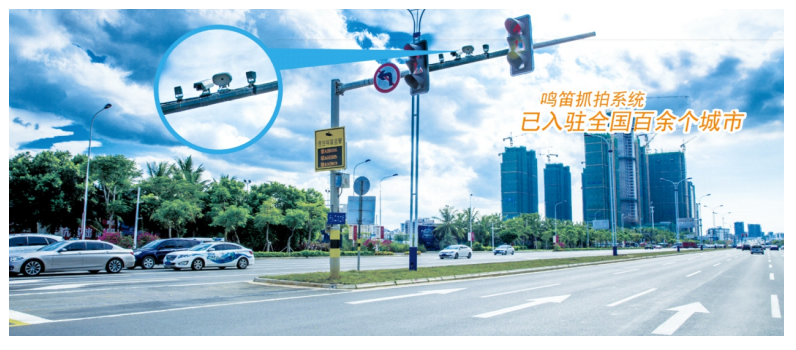

鳴笛抓拍設備安裝調試方便靈活、抓拍準確可靠，已在全國百余個城市上線使用，批量覆蓋多個一線及省會城市，例如北京、廣 州、重慶、?？诘鹊兀⒅С脂F(xiàn)場執法和非現場執法。

固定式鳴笛抓拍系統

固定式鳴笛抓拍系統是一款成熟的工業化產品，只需1根現有電警桿就可以完成安裝，24小時內實現從安裝到系統上線運行抓拍。

系統功能

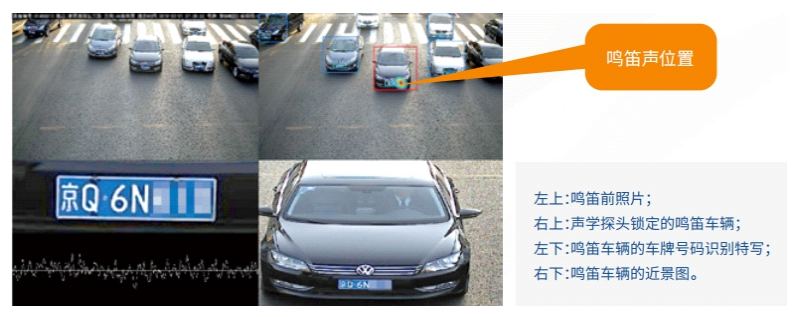

鳴笛抓拍系統可以將聲音可視化，以聲音云圖的方式顯示可視監控范圍內的鳴笛聲。如圖中紅色區域?yàn)轼Q笛聲所在區域，通過對 鳴笛聲所在區域的視頻抓拍和車牌識別，可鎖定車輛違法鳴笛證據。

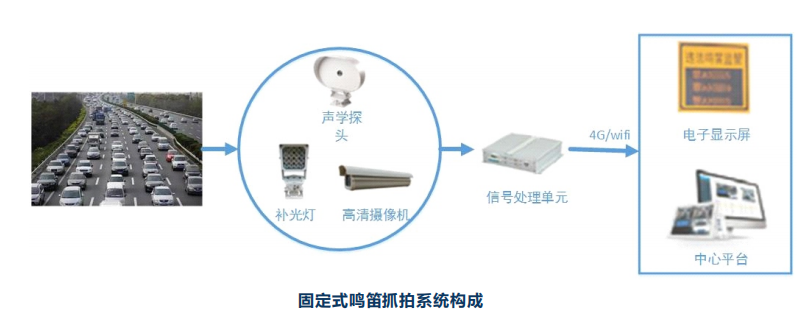

系統構成

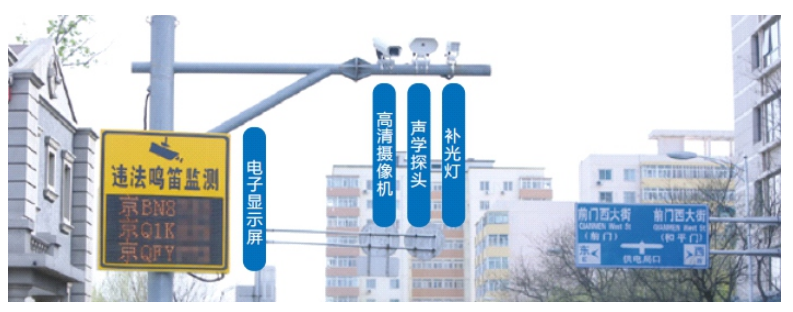

固定式鳴笛抓拍系統主要由聲學探頭、車牌抓拍識別子系統和后臺執法聯動子系統三部分構成。

聲學探頭：體化設計，利用聲吶及相控陣?yán)走_(dá)技術，檢測汽車?guó)Q笛行為并定位。

車牌抓拍識別子系統：由高清攝像機和車輛跟蹤抓拍識別處理器組成，在聲學探頭檢測到汽車?guó)Q笛后，跟蹤并 抓拍鳴笛車輛的車牌號碼。

后臺執法聯動子系統：與交警執法系統聯動，將違法鳴笛車輛的鳴笛行為證據上傳到交警執法系統，在現場通過電子顯示屏實時顯示違法車輛號牌，或推送至執法人員的手機等移動端設備。

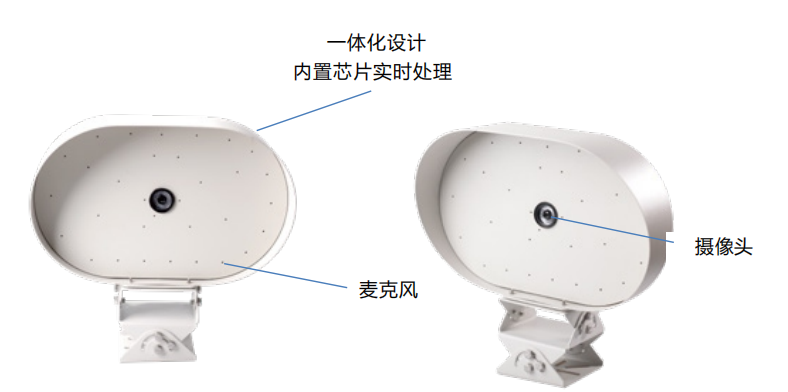

聲學探頭

聲學探頭是鳴笛抓拍系統的核心部分，采用先進的聲音成像算法，通過幾十個高精度麥克風同時采集聲音信號，在內置芯片上實 時處理，生成聲音云圖，將聲音可視化，從而定位鳴笛車輛。最新升級覆蓋區域，實現超大范圍抓拍。

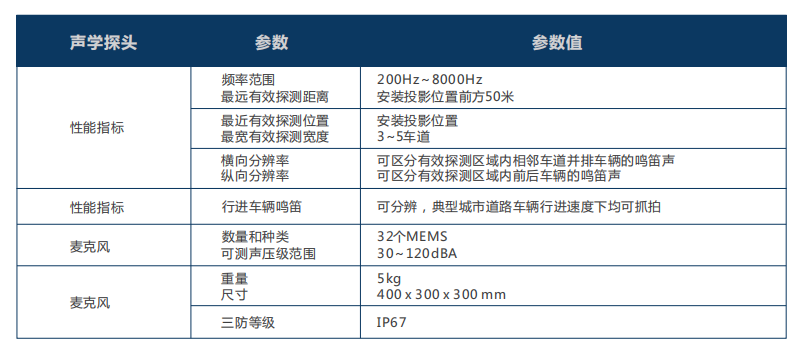

性能參數

系統安裝

鳴笛抓拍系統可安裝在十字路口、重點路段，或?qū)W校、醫院、碼頭、機關等重點單位附近，只需要安裝在一根橫桿上即可，方向 可靈活調整、對準感興趣區域，抓拍系統有以下幾種安裝方案。

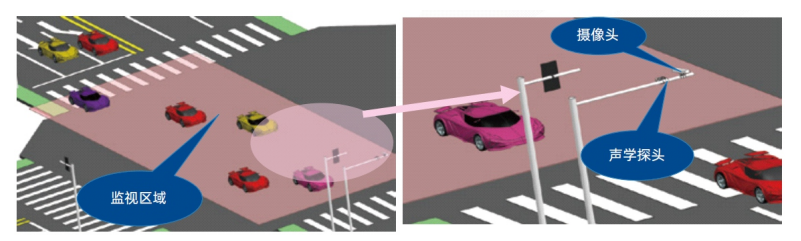

方案一

監測十字路口中心區域： 聲學探頭和視頻探頭安裝在十字路口駛出端停止線附近，監視路口中心區域及進入段附近區域

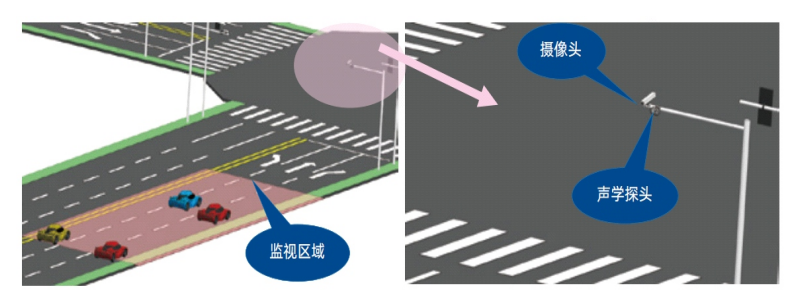

方案二

監測十字路口進入停止線前路段： 聲學探頭和視頻探頭安裝在十字路口進入端停止線附近，監視路口進入段未到達路口附近區域。

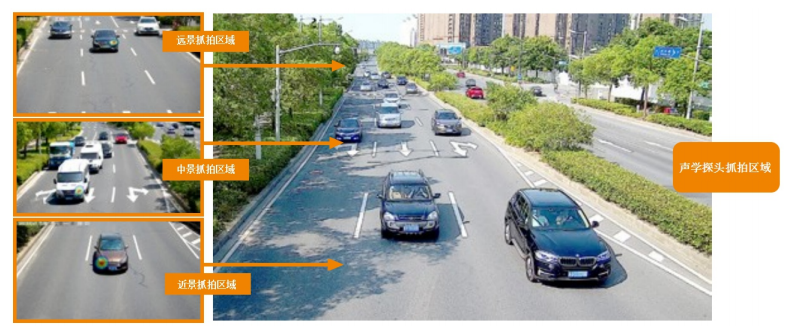

除了以上兩種安裝方法外，鳴笛抓拍系統還可以有更多靈活安裝方法。由于本抓拍系統的作用范圍廣，就像使用高清攝像機一樣，可根據需要對準需監測的區域。

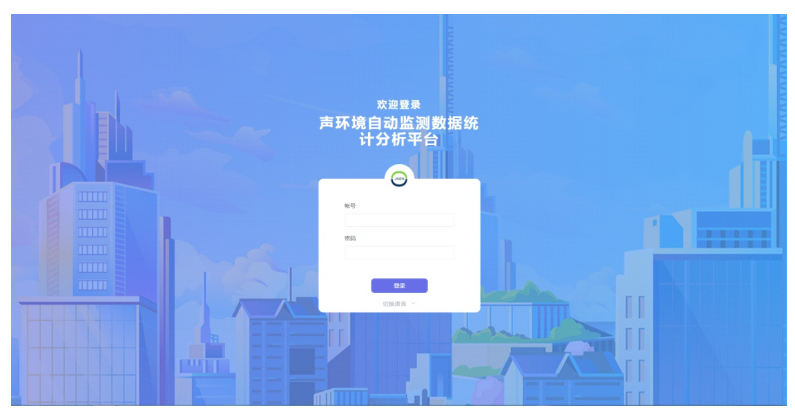

聲環境自動監測數據統計分析平臺

聲環境自動監測數據統計分析平臺是由我司過十年的噪聲應用管理經驗沉淀，打造滿足用戶全方位噪聲業務管理需求的應用軟件 ，符合國家聲環境質量自動監測標準（HJ906和HJ907）要求，是在全國廣泛應用的專業噪聲自動監測管理系統。

系統概要

本系統可實現對噪聲污染源監測點實時排放水平監測的同時，能夠自動預警噪聲超標排放行為，通過智能分析噪聲源特征，自 動聯動攝像頭抓拍取證，形成超標事件告警信息，當場提醒發出噪聲的主體自行整改，同時通知執法、監管部門予以督導落實。通 過電腦端、手機端等方式對噪聲污染排放狀況進行實時跟蹤、視頻監控、超標錄音、超標報警、歷史查詢、現場執法等功能，具有 現場報警、報警推送等多種報警通知,為噪聲數據網絡化管理、實時數據分析提供了有力基礎。聲環境大屏，顯示所有前端設備的實時狀態、監測數據和噪聲污染擴散圖，便于管理部門更好地實施污染排放情況的全局監控、 預警和協調調度，及時控制超標排放，避免環保污染擴大。通過平臺可以實時查看到噪聲監測點分布、進行噪聲問題定位，通過數 據分析進行故障診斷、噪聲治理等工作。

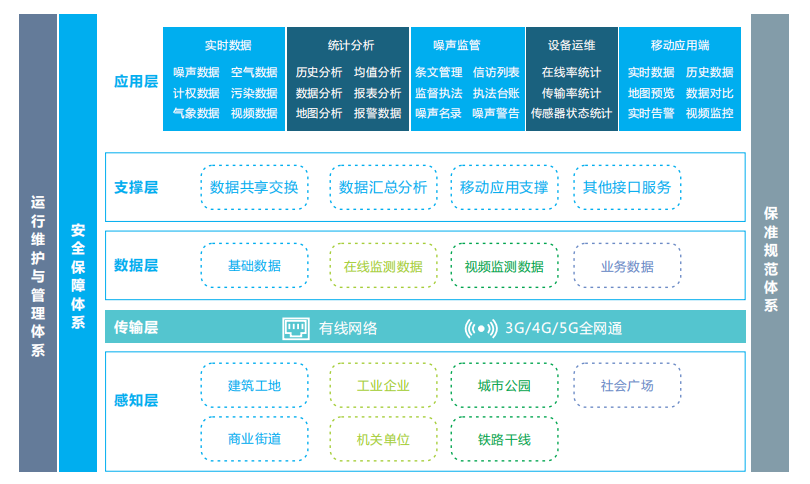

系統拓?fù)鋱D

傳輸服務層

統一設立當?shù)卦肼暛h(huán)境監管平臺，云存儲就是將儲存資源放到云上供人存取的一種新興方案，將各類數據存儲到 “云”，確 保監管平臺能夠穩定可靠地運行，并節約存儲空間。

監測感知層

包括建筑施工噪聲；工業企業廠界，倉儲物流園噪聲；道路交通 噪聲；社會生活噪聲（特別是城市公園、廣場等，酒吧、KTV等 商業營業場所，商業街，機關單位，學校幼兒園）等功能區噪聲 在線監測設備等監測到的數據進行接入，系統將采集到的監測數 據利用網絡傳輸至噪聲環境監管平臺，實現數據的共享與對接。

應用層

應用層：旨在建設一套服務于當?shù)丨h(huán)境監管部門和 周?chē)鐣?huì)公眾的智能監管保障體系。平臺實現噪聲 污染源在線監測數據共享與對接，信息管理，預警 報警，大數據一張圖等功能，并配備移動APP方便 用戶隨時隨地查看當?shù)乇O(jiān)測點位情況、提供設備運 維功能、提供相關執法部門現場執法等功能。

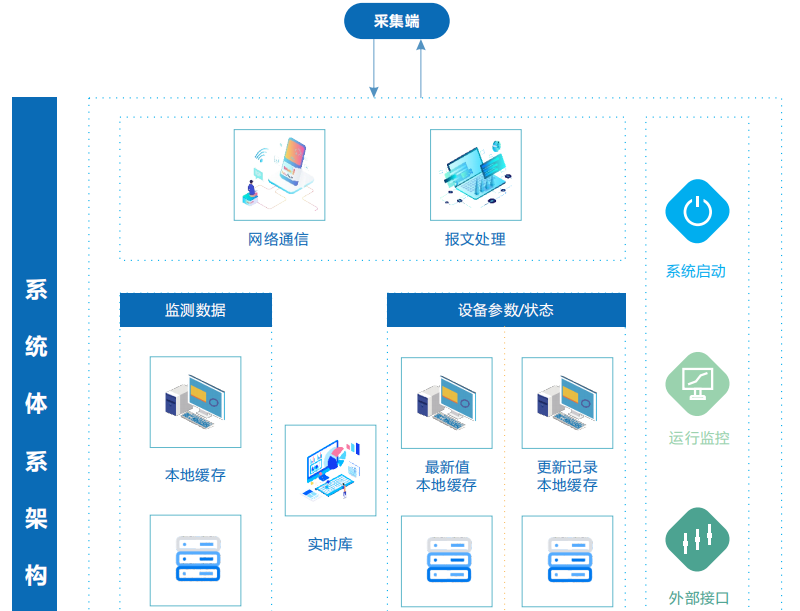

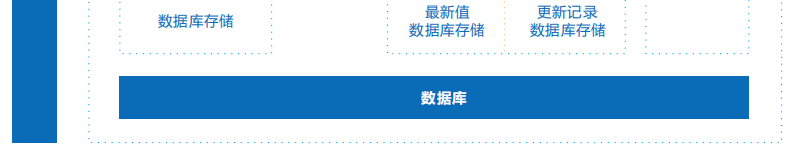

系統架構

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

03 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

04 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

05 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

系統功能

噪聲監控-區域數據

對當前區域內的站點設備數據進行統計總覽，其中包括了設備總數信息、噪聲分類統計、站點晝夜達標率、當天設備告警列表等 信息進行查看。

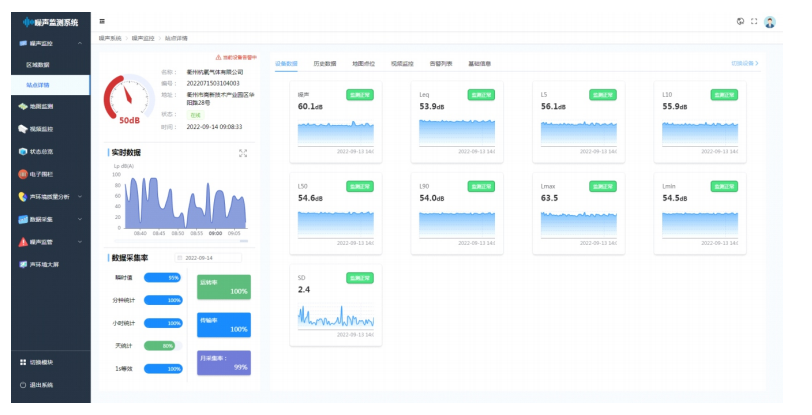

噪聲監控-站點詳情

站點詳情是主要使用的功能界面，展示站點地圖位置、基本信息、歷史數據、視頻監控、當前告警列表、實時氣象數據、實時瞬 時聲級數據、數據采集率等數據，當賬號下有多臺設備時，可通過圖標提示（離線、在線、報警、分區）顯示各個點位的設備狀態， 點擊地圖圖標可進行設備選擇；也可通過操作：選擇設備進行其他設備的快速選擇。

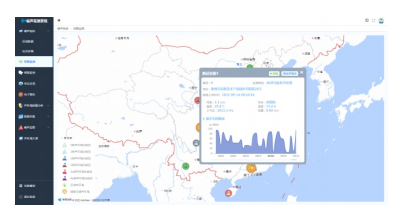

地圖監測

聚合點展示聚合設備臺數，調用高德地圖顯示設備安裝點位，用 不同的設備標識區分不同設備的類型，再次點擊可以顯示實時數據，并可點擊詳情頁進入設備主界面。

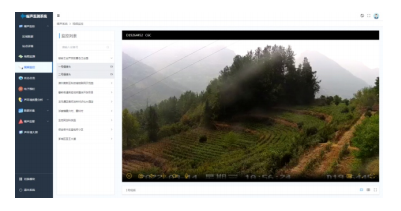

視頻監控

設備的監控預覽，可實現球機云臺控制、視頻回放、遠程喊話等功能。

狀態總覽

狀態總覽可查看賬號下所有設備的運行狀態、設備信息，可通過設備編號、監測類型、行政區、設備名稱、狀態類型進行快速搜 索，點擊查看詳情可跳轉到設備詳情頁面。

電子圍欄

可劃定電子圍欄區域，當設備定位超過設定區域時，可實現報警功能，并將報警信息推送到相關負責人。

聲環境質量分析-24小時噪聲趨勢

繪制24小時的聲級變化圖形。繪制總體時間分布圖時，同點位不同日期的小時等效聲級采用能量平均，同類功能區不同點位的小 時等效聲級采用算術平均。

聲環境質量分析-長期均值

計算各監測點位每月、季、年的晝間、夜間等效聲級能量平均值,參照《城市區域環境噪聲標準GB-3096》中相應的環境噪聲限 值進行分析評價。

聲環境質量分析-分布趨勢

統計每月、季、年各監測點位晝間、夜間等效聲級的分布情況，分析此點位常態噪聲水平及突發事件時噪聲水平。

聲環境質量分析-站點對比

從各類功能區月、季、年的晝間、夜間平均等效聲級，24小時的變化趨勢，12個月的變化趨勢及超標情況等方面，分析各類功能 區特點。

聲環境質量分析-噪聲地圖

噪聲數據地圖可視化展示，可以使用時光軸對數據進行播放和回放，實現噪聲溯源。

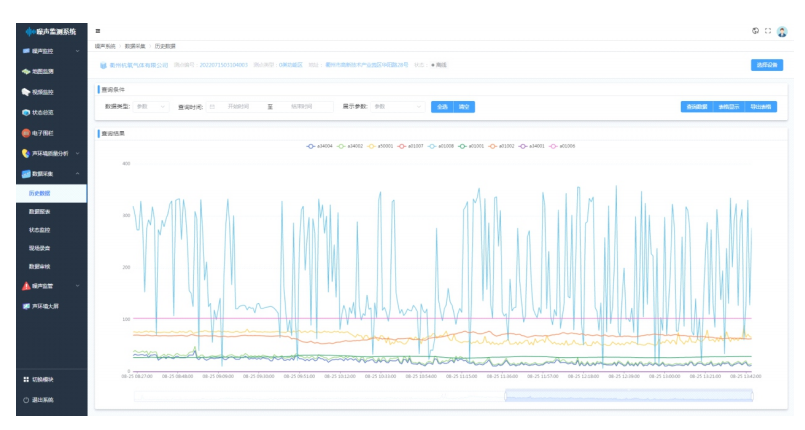

數據采集-歷史數據

各站點歷史數據的展示，可以用圖表,數據表等方式展示，支持?jǐn)?shù)據類型、查詢時間、展示參數選擇，支持圖形顯示/表格顯示切 換，支持導出表格至本地。

數據采集-數據報表

支持用戶自定義統計周期及報表報告模板，數據報表報告支持表和圖形等方式，可導出至本地進行保存。

數據采集-狀態監控

統計設備狀態事件（電力中斷、通信中斷、設備故障等事件），支持生成故障統計報告，包括設備數據上傳,傳輸?shù)那闆r統計，支 持導出設備事件記錄表。

數據采集-現場錄音

可以選擇設備噪聲錄音文件，并支持播放（支持快進、暫停、重播、倍數設置等功能）、標記錄音事件和上傳錄音功能。

數據采集-數據審核

對各時段噪聲監測數據能設置異常值判斷條件(不滿足數據采集率規定的數據、不符合相關規范氣象條件的數據、子站監測設備 故障產生的隨機值等)對異常數據進行標記和提示，支持對數據進行人工審核。

噪聲監管-噪聲告警

噪聲設備超過所設定的標準時進行告警，并聯動現場攝像頭進行抓拍照片，上傳至監管平臺，并推送報警信息到相關負責人。

噪聲監管-歷史告警

噪聲設備的對應的歷史告警記錄查看，并支持導出告警報告。

噪聲監管-條文管理

對噪聲的文書制作做需要的條文進行管理，有效幫助監管部門進行噪聲政策管理。

噪聲監管-信訪列表

可無縫對接相關政府平臺、民政平臺等，針對對居民的投訴進行統計分類(建筑、工業、城市、交通等)，并顯示信訪相關信息。

噪聲監管-監督執法

提供監督執法功能模塊，對噪聲污染事件進行登記、上報、處理。

噪聲監管-執法臺賬

進行監督執法的留痕記錄，保留執法記錄，文書記錄等。

噪聲監管-噪聲名錄

記錄在冊重點噪聲監管單位列表（被投訴次數、對應處理記錄等）。

檢查維護-維護檔案

記錄設備的基本信息，和故障事件，以及設備的檢修記錄。

檢查維護-維護任務

支持保養維護過程執行在線跟蹤、記錄與評估。實現預測性保養及計劃性維護，消除大面積盲目定期大修與保養的大量無效人工 ，效果更加顯著，并能夠延長相關設備壽命。

檢查維護-維護臺賬

維修和保養的服務過程全程跟蹤記錄并歸檔。

系統管理-用戶管理

系統可分系統管理員、普通代理商、普通用戶三級用戶權限管理，各級管理員可查看和管理自己權限范圍的的設備，并且可新增 用戶和刪除用戶。

系統管理-設備新增

將新設備添加到系統平臺，可標記設備的地圖定位，便于后續數據查看和管理。

系統管理-設備管理

對接入平臺系統的設備進行管理，包括信息修改、視頻設置、刪除設備等操作。

系統管理-報警規則

對設備每個參數報警規則進行設置和修改。

平臺接口

支持噪聲監控系統數據接口的開放，可實現數據的交換和共享。

聲環境大屏

通過大屏數據展示、數據分析、電子地圖全覽系統內所有監測點的實時狀態、數據信息和現場實況，并配置相應的各類數據查閱 功能，為對噪聲的污染排放實時監控、預警和協調調度提供有力的輔助手段。

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
