項目建設

目標

通過優化6項政策、打好7場硬仗、強化7項保障措施，設區市細顆粒物（PM2.5）平均濃度下降4%，確保重 污染天數明顯減少，大氣環境質量明顯改善，全面開展空氣污染防治工作，助力獲取藍天保衛戰的勝利。

建設任務

建設揚塵污染防治監管信息系統，對揚塵污染源基本信息和揚塵在線監測數據實現統一管理，結合GIS地圖進 行實時監測數據的綜合展現，監測指標包括PM2.5、PM10、TSP等，同時提供監測點視頻監控情況對環境質 量的實時變化、污染物的超標情況進行實時報警，并實現現場噴淋降塵設備的聯動開啟。在工地施工現場主要進出口設置揚塵監測設備，點位數量根據工地施工面積而定（面積按照施工許可的占地 面積為準），24小時監測施工現場的顆粒物排放濃度，并將數據上傳至監管平臺，加強管控力度。

奧斯恩揚塵在線監測系統OSEN-6C通過了北京計量院的檢測認證，獲得 了國家環境保護產品認證（CCEP認證）證書、計量器具型式批準證書（ CPA認證），該系統符合GB3095-2012《環境空氣質量標準》中規定， 是一款可連續自動監測不同環境功能區、揚塵重點監控區監測點的，且具 有完善功能的揚塵監測設備；

主要用于主要適用于數字城管、智慧城市、建筑工地、垃圾場、拆遷工地 、碼頭、產業園、社區、道路揚塵環境監測監控中心。

目前我司較為出名的案例合作有中國中鐵集團、廣西建工集團、中國建筑 、中國鐵建集團、湖南建工集團、深圳路橋工程有限公司、中國路橋工程公司、碧桂園集團、湖南建工集團等。

該系統由顆粒物在線監測儀、數據采集和傳輸系統、后臺數據處理系統及 信息監控管理平臺共四部分組成。

系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀、揚塵 參數和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度;數據通 過采用3G/4G或有線網絡傳輸，可以在智能移動平臺、桌面PC機等多終端 訪問;監控平臺還具有多種統計和高濃度報警功能。

系統整體結構采用3m高的立桿架起，顆粒物采樣口高度設在距地面 2.0m～4.0m 之間，采樣管垂直設置，采樣口到在線監測儀管道長度不大 于 2.5m。除顆粒物監測以外，可根據用戶需求增配氣象五參、噪聲的參數，模塊化安裝組合。

基本參數

監測方案

本次項目，所用產品配置均為針對低溫地區監測所配，保證設備身處低溫狀態下亦能正常運行，同 時，根據當?shù)靥刭|(zhì)，時有沙塵暴產生，我司建議當發生沙塵暴預警時，使用防護罩保護設備，避免 設備采樣探頭造成堵塞。

奧斯恩微型環境空氣質量監測系統通過前端傳感器將實時監測濃度數據，通過 GPRS 傳輸網絡經過 Internet 發送至服務器監控中心（云平臺）。

業主可登陸我司自主開發的WEB網頁版云平臺、微信公眾號或手機APP查詢數據，看數據曲線分析 圖，下載歷史數據報表，查看數據運行電子地圖運行狀況。

主要性能

揚塵在線監測系統由顆粒物濃度傳感器作為主要的揚塵狀態監測手段，對市區工地的揚塵 顆粒物濃度進行信息采集，每套系統可監測并顯示PM10、PM2.5、TSP、噪聲等關鍵信息 ，并結合視頻在線監控系統，實現數據視頻疊加顯示。

揚塵在線監測系統具備自動校零功能，配備自動化信息采集模塊，通過高性能嵌入式系統 對傳感器進行24小時信息采集，并通過4G無線或有線網絡將數據上傳至服務器，實現在線 實時監測。

揚塵在線監測系統目前已同時具備由國家環保部頒發的中國環境保護產品認證證書CCEP、 省級計量院出具的計量器具型式批準證書CPA。

產品特點

1、集成度高，方案靈活：系統可集成揚塵（PM2.5、PM10、TSP），溫濕度，噪聲，氣象等 要素。

2、數據集采集、傳輸、發布顯示于一體。通過集成高，靈活的方案，模塊化部署，可以全方 位滿足不同場合使用需求。

3、無工具拆卸，方便點位遷移與設備維護

4、多媒體顯示：可配單色，雙色，三色，全彩，可對顯示界面進行定制，附加顯示時間日期 等信息。

5、LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字 等節目信息，不受距離限制，應用廣泛；終端掉線上線后可以實現續傳，節省流量。

6、百葉箱設計：適用于各種氣象條件，保證空氣流通無死角，內外無溫差。

7、可擴展的功能：提供其它氣體傳感器選擇，提供不同規格的顯示屏接口，預留了可擴展氣 體監測顯示的接口。

8、可根據需求內置GPS定位模塊，采用全球定位系統，實時跟蹤設備，內置實時時鐘，具有 北斗自動校時功能。

特色功能

現場端物聯感知

智能感知層實現多維一體化，包括有害氣體實時監測、氣象參數監測裝置等。

加熱除濕裝置

為避免檢測結果受環境濕度的影響，設備配備了加熱除濕裝置，采樣的氣體經設備內部溫濕度傳 感器監測后，如超過預設閾值，自動對采樣氣體進行加熱除濕、干燥，消除了被檢測氣體濕度對 檢測結果的影響。

顆粒物原 位測量裝置

本設備主要實現對揚塵PM2.5、PM10、TSP三通道同時實時監測。 本設備采用光散射原理測量顆粒濃度，較之傳統的β射線，微量震蕩天平法法測量粉塵濃度，具 有適用性廣、測量速度快、運維方便、可在線實時測量等優點。

GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息 上傳至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

天氣預報 同步功能

可獲取設備安裝點區域?qū)崟r天氣預報同步到LED屏幕上顯示 ，在向游客展示實時監測數據信息時， 同步展示天氣預報。

斷點續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷點續傳功能，當設備監測 到網絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網咯后，自動將斷線的這段時 間里所監測到的數據上傳至服務器保存。

超標報警

設備可設置報警閾值，支持遠程設定，將PM10超標閾值設為150μg/m3，15分鐘內平均濃度超 過該數值，設備自動報警并上傳至 監管平臺，通過PC端平臺或移動微信端提醒監管人員，如設 備端配備報警器，可自動聯動報警器進行聲光報警，或聯動現場噴淋降塵設施進行降塵處理。

傳輸網絡

設備支持3G/4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩 云平臺，保存，分析，統計展示，預警處理。

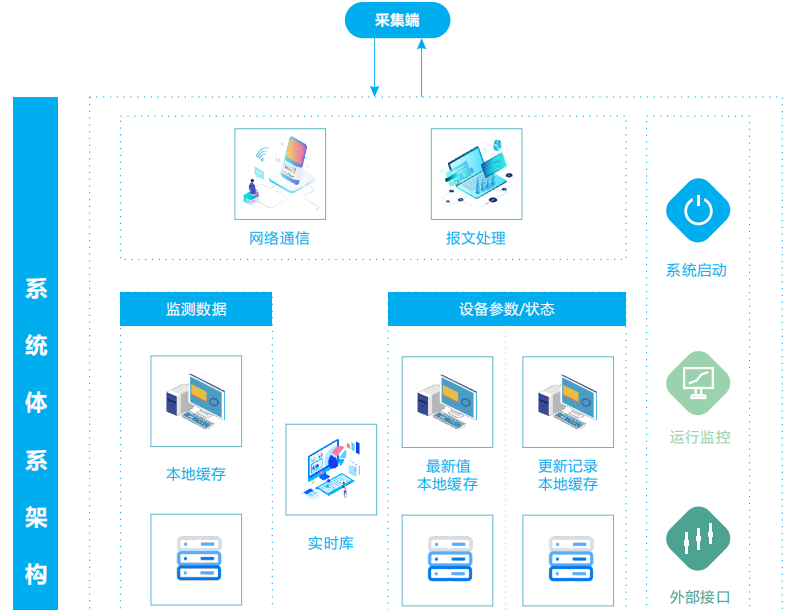

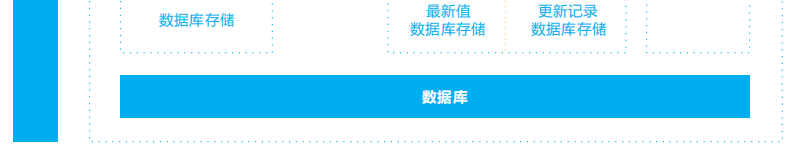

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。

09 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模 式（如定時發送模式、實時發送模式、召喚發送模式等）和多種通訊協議進行數 據采集。

實時內存庫

為了能保證系統的實時性，系統設有一個緊湊的、功能強大的實時內存庫， 用來實時、高效地處理海量實時數據、實時狀態、實時報警、遙調指令、計算量 數據等，對內部數據對象進行查找、定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口，以便于第三方或軟件開發人員訪問其中的數 據（如 WEB 開發人員通過該接口在網頁上顯示相關數據）。

數據處理

系統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而系統軟 件具有很強的數據處理能力，能根據客戶提供的計算公式、工程轉換方法、項目 系數、審核規則、國家或行業相關規定等對采集的原始數據進行運算，算完后將 原始數據和運算后數據在數據庫不同表中同時分別存儲。且出現越限數據、質量 碼異常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入功能，管理員通過相關配置界面選擇其中一種數據庫。系統具備數據緩存技術，將來不及寫入數據庫的數據及時存儲到實時 文件里，在系統空閑時或故障恢復后及時將數據補回到數據庫內，確保數據不丟 失。對于與數據庫的連接、插入、查詢等操作，充分考慮了系統的容錯性，如出 現斷線重連、異常屏蔽、數據庫死鎖等異?，F(xiàn)象，系統均具有處理能力。 系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、 查詢、更新等。

系統性能

由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

01 可支持10000個點的數據并發處理，并且可擴展通訊協議。

02 可確保7*24小時穩定無故障運行。

03 系統寫入速度不低于10000條/秒。

環保大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進行質控、分析以 及應用。系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策支持。數據詳情可 進行多元化展示，國控站點數據同屏輸出，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全面覆蓋，同時，具備數據監 管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求

平臺特點

1、云平臺支持多種監測儀器（常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線源解析數據、 超級站數據、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空 氣質量狀況，提供全面的數據支撐。

2、  調取全市國控站點數據，同屏輸出，比對分析 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述 多站點數據比對分析曲線展示；巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量 自動生成日報、周報、月報分析報表，報表自動填充

3、地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距 數據時序趨勢：提供時間趨勢、GIS空間、同比環比、排名、分析報表、分析報告和 優良天達標天分析功能。

4、實時監控前端監測設備傳感器狀態，及時上報故障信息；報警信息推送，數據異常、超標， 傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號提醒。

5、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管 移動APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異。

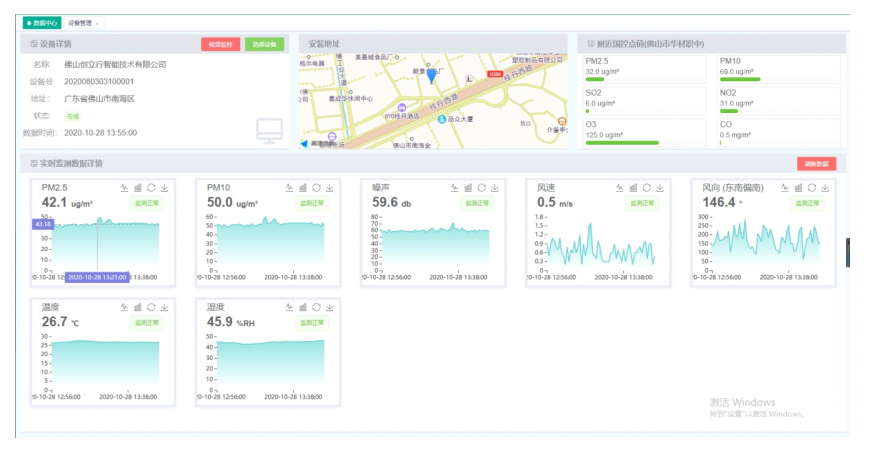

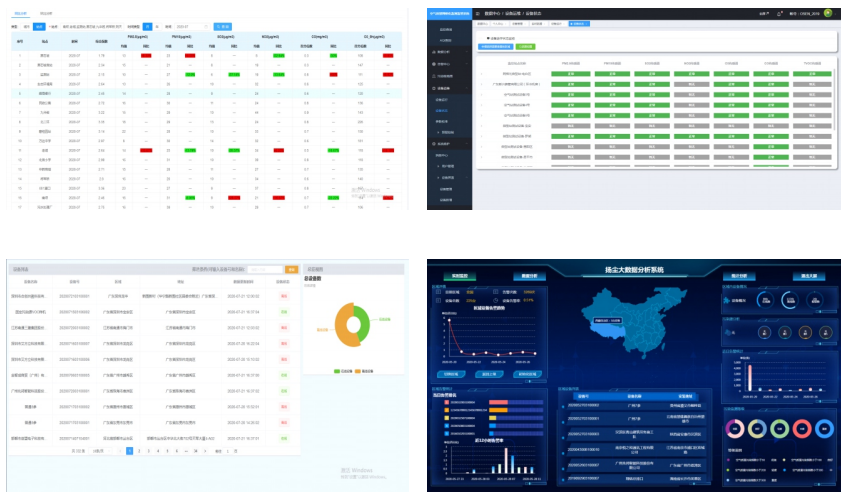

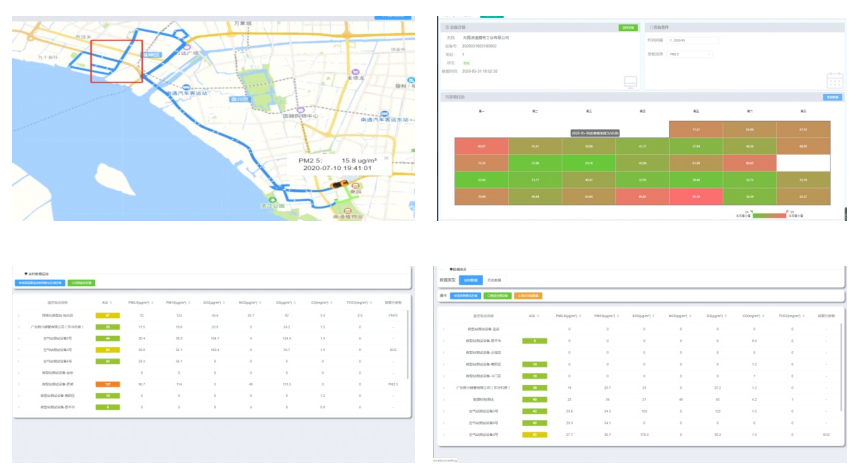

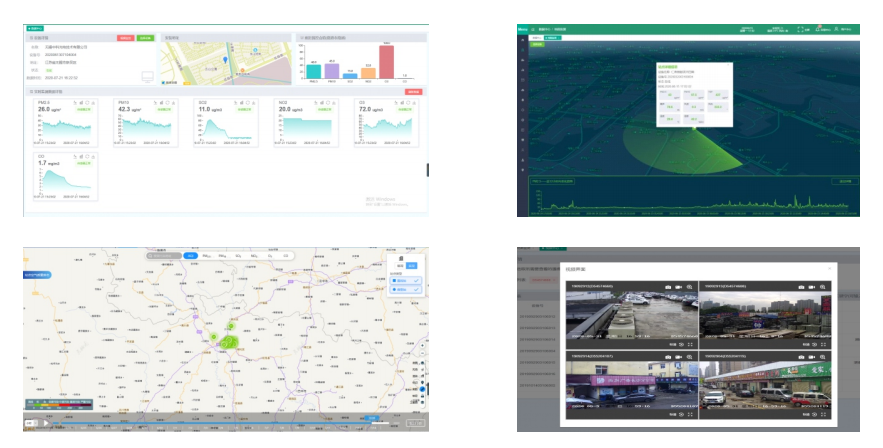

平臺主要功能界面展示

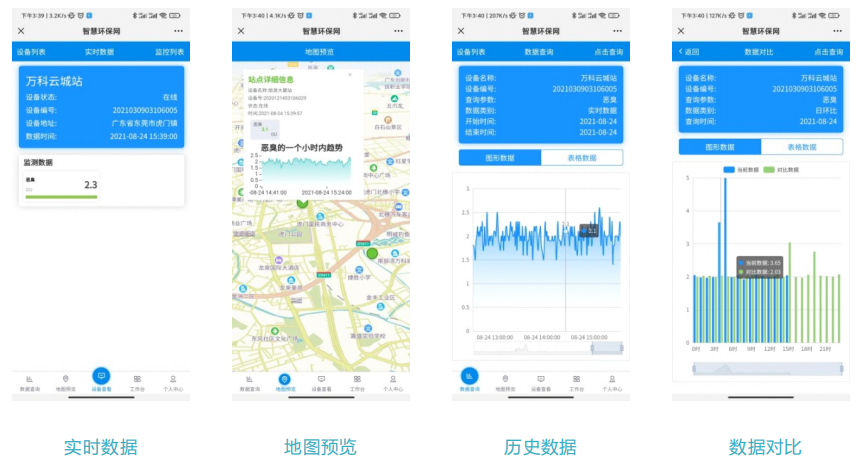

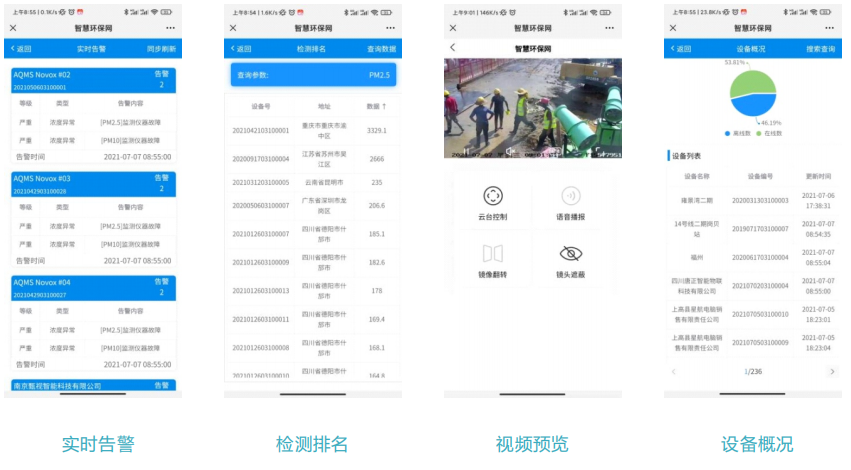

微信公眾號

智能云數據分析軟件，基于在線式環境監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史 數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供 精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

項目實施方案

項目建設原則

項目建設憑借技術先進、系統實用、結構合理、產品主流、低成本、低維護量作為基本原則，進行系統構架設計。

技術的先進性

系統選型、軟硬件設備的配置均符合高新技術潮流，關鍵污染源數據實時采集、傳輸均采用國內外工程建設中被 廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。

架構合理性

采用先進成熟的技術架構，穩定可靠，使在線監測系統能安全平穩地運行，有效地消除在線監測系統可能產生的 瓶頸，選用合適的設備來保證各子系統具有良好的擴展性。只有穩定可靠的在線監測系統才能確保各設備的正常 運行；只有良好的污染源數據共享，實時故障修復，實時數據備份等才能形成完整的管理體系。

經濟性實用性

在滿足客戶功能及性能要求的前提下，盡量降低系統建設成本，采用經濟實用的技術和設備。  在設備選型時，依據在線監測項目實際情況，結合目前我國市場上的占有率高的各類產品中選擇具有最優性能價格比和擴充能力的產品。

可維護性

設計在線監測系統和采用污染源數據采集器產品簡單、實用、易操作、易維護。在線監測系統易操作和易維護是 保證非計算機專業人員使用好本系統的條件。并且在線監測系統應具備在出現故障時，能得到及時、快速維護。

可管理性安全性

在線監測前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統高效、 有序、可靠的發揮其管理職能。 對在線監測系統采取必要的安全保護措施，防止防雷擊、過載、斷電和人為破壞，具有高度的安全性和保密性。

規范性

控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。

項目依據

HJ 212-2017污染物在線監控(監測)系統數據傳輸標準

HJT212-2005污染源在線自動監控(監測)系統數據傳輸標準

《河北省揚塵在線監測系統建設及運行技術規范》（DB 13/T 2935—2019）

《關于發布杭州市揚塵在線監測系統技術規 范（試行）的通知》（杭大氣辦〔2018è 7 號）

山東省地方標 準《施工場地顆粒物（PM10）與噪聲在線監測技術規范》（DB 37/T 4338—2021

安裝方案

根據我司多年的項目安裝實施經驗，結合不同地區的揚塵監測設備的安裝點位要求，本次項目安裝的點位要求建議如下：

應設置于建筑工程施工區域圍欄安全范圍內，且可直接監控工地現場主要施工活動的區域。監測點的設置應避免對企 業安全生產造成影響，監測點附近應避免強電磁干擾，周圍有穩定可靠的電力供應以及4G信號，方便安裝和檢修通信 線路。

每個在建工地至少應在運輸車輛的出入口或施工工程現成的出入口布設一個檢測點位，安裝一套揚塵在線監測系統， 超過5000m2或10000m2面積增設的監測點位應布設在距離主要揚塵源10m處。監測點的位置一經確定不宜輕易變動 ，以保證監測的連續性和數據的可比性。

在監測點周圍，不應有非施工作業的高大建筑物、樹木或其他障礙物阻礙環境空氣的流通。從監測系統采樣口到附近 最高障礙物之間的水平距離，至少應為該障礙物高出采樣口垂直距離的兩倍以上。

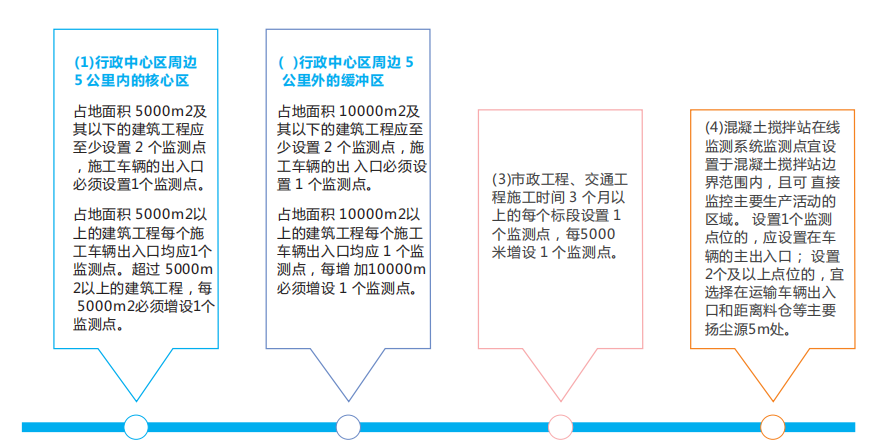

監測點位

點位數量宜結合區域特點進行復核下列要求：

揚塵采樣口位置

監測點采樣口位置應符合下列要求:

01 顆粒物采樣口高度一般應設在距地面 2.0m～4.0m 之間

02 采樣管應垂直設置，采樣口到在線監測儀管道長度不應大于 2.5m。

03 從采樣口到附近最高障礙物之間的水平距離，至少應為該障礙物高出采樣口垂直距離的兩倍以上。

實施配合

安裝前會遇到的兩種情況：

（一）需安裝的位置為泥土地。

（二）需安裝的位置為硬化水泥地。

針對情況（一），我們需要做預埋件。 預埋件的做法： 確認安裝前，甲方需提前做好設備立桿安裝預埋基礎施工，包含如下：

①所需材料：鋤頭，鏟，1000密碼PVC線管，引線、剪線鉗，薄膜， 水平尺，沙子，石子，水泥。

②挖好深800mm*長500mm*寬500mm的坑。

③施工時要用剪1000mm左右的PVC管并拉好引線，在預埋的管口預先用透明膠或其它材料封口，以防止混凝土澆 搗時混凝土 漏入預埋管中，造成預埋管堵塞。

④鋼筋籠的螺絲螺母墊片部分用薄膜或其他東西包好。

⑤把沙子，石子，水泥按2：2：1攪拌均勻后把混凝土倒入坑內，同時放入鋼筋籠，確保鋼筋籠與水平面平行，即用 水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中；監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土 有空鼓。

⑥埋到3/4的時候放入做好的PVC線管，混凝土必須要養護一段時間，以確保混凝土能達到一定的安裝強度。

⑦鋼筋籠由本公司配備，提前發給客戶。

針對情況（二）

我們需要用到膨脹螺絲，膨脹螺絲的使用條件必須是200mm厚的水泥地。如果安裝位置的地方?jīng)]有200mm的厚度：

①移到合適厚度的地方。

②如果無法移動，安裝完成后甲方因及時加固，若甲方?jīng)]有及時加固，因不可抗拒自然災害或人為因素造成設備損 壞等后果，乙方不承擔相應的責任。

③本公司膨脹螺絲標配的規格為16*200mm（考慮臺風天氣）。

④膨脹螺絲隨貨發出。

(1) 配合接電

①甲方應在設備安裝前提前接好電壓穩定的AC220V的電，最好是靠近設備安裝地點最近的供電箱取電，線材應取用 3*1.0的線材，從供電箱到設備應預留1000mm的長度，

②立桿自帶接地接口，每一根金屬立桿都必須接地，其接地電阻小于４歐；各立桿基礎具體數據視現場施工需要為準。
